机床垫铁

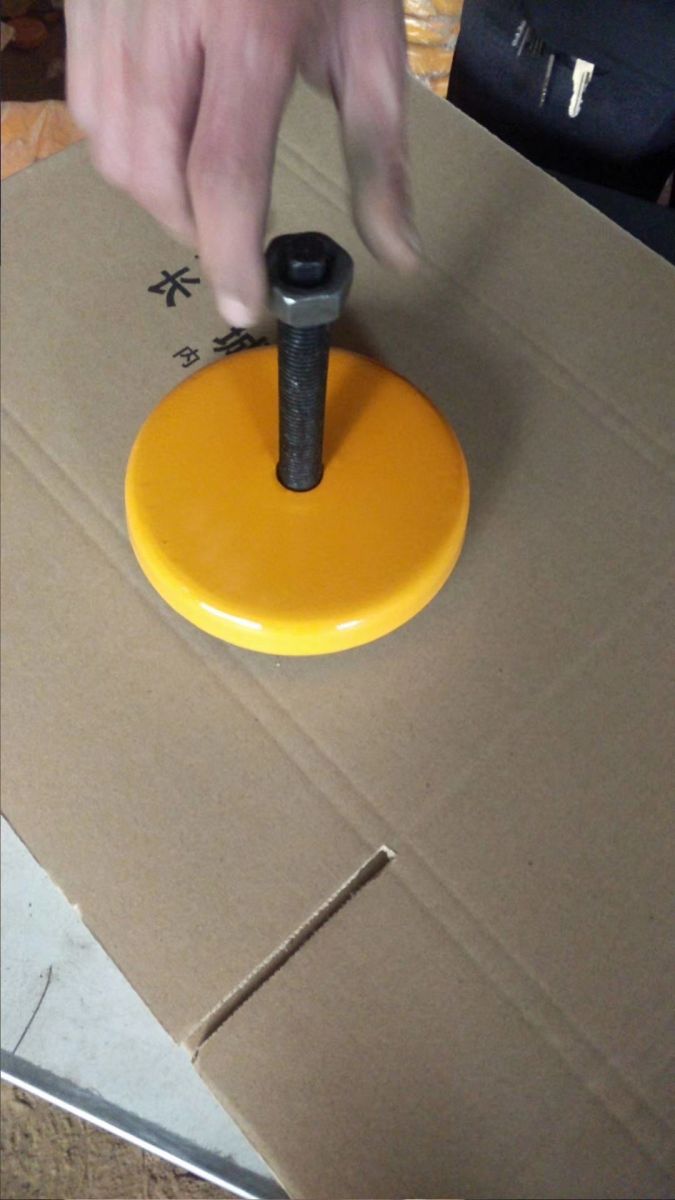

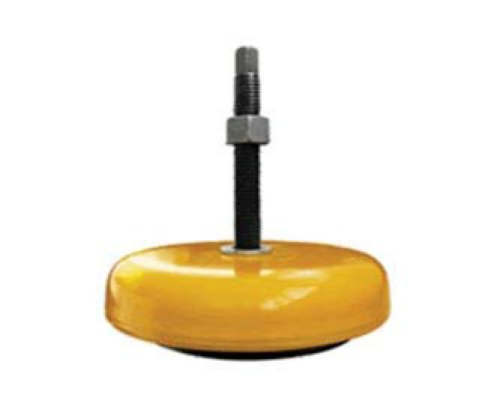

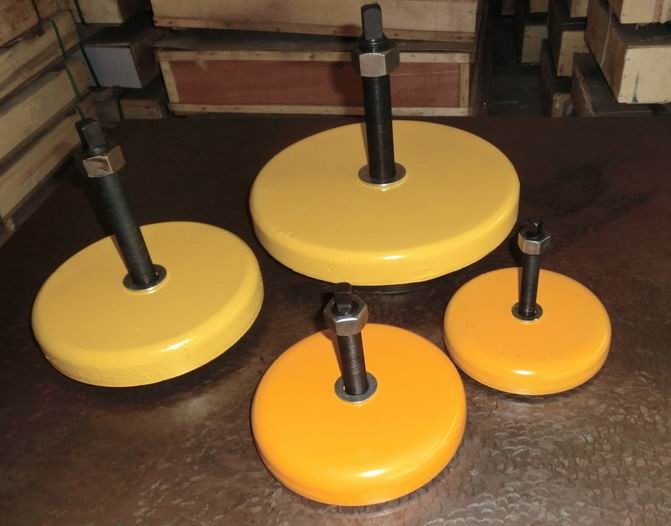

S78-10黄色圆形垫铁

名称:S78-10黄色圆形垫铁

详细信息

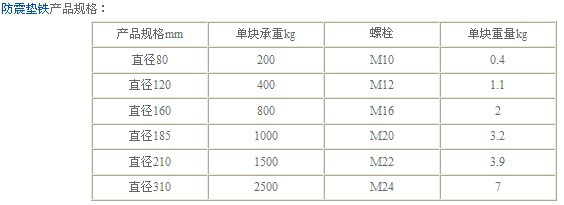

型号:最小直径80最大直径310

载荷:500KG到7500KG

本厂垫铁有近千个品种,十三个系列,常年备有现货,欢迎来电来厂洽谈

以下产品标准规格均有现货,并可按客户要求订制各种非标产品

减振橡胶有效的衰减机器自身的振动.减少振动力外传.阻止振动力的传入,保证加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。

安装机床不需设置地脚螺栓与地面固定.良好的减振和相当的垂直挠度使机床稳定于地面节省安装费用缩短安装周期。可根据生产随时调换机床位置消除二次安装费用.使机床楼上安装成为可能。

可以调节机床水平调节范围大、方便、快捷。

 采用丁睛合成橡胶耐油脂和冷却剂。

适用范围

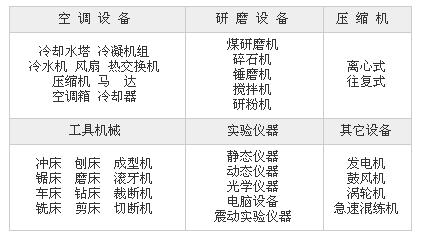

金属加工机床.缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、包装机械、发电机及重型设备。

适用方法

 将所需垫铁放入机床地脚孔下穿入螺栓.旋至和承重盘接触实,然后进行机床水平调节(螺栓顺时针旋转.机床升起): 调好机床水平后.旋紧螺母.固定水平状态。
 因为橡胶的蠕变现象.在垫铁第一次使用时,两星期以后再调节一次机床水平。


S78 系列机床减振垫铁

产品编号

橡胶硬度值

尺寸参数

螺栓(mm )

可调高度( mm )

单件*大静载

参数指标

φ-H-Sh

(A )士3

φ

H

M

h

Fmax(kg)

Sz(mm)

f.z(HZ)

S78 040-15-50

50

40

15

M5×30

5

150

1.4

13

S78 080-25-50

50

80

25

M10×80

8

500

2.8

9.4

S78 080-25-60

60

600

S78 080-25-70

70

700

S78 120-32-50

50

120

32

M12×100

12

1000

3.2

8.8

S78 120-32-60

60

1200

S78 120-32-70

70

1400

S78 120-32-80

80

1600

S78 160-35-50

50

160

35

M16×120
(M20)

12

2000

3.3

8.7

S78 160-35-60

60

2200

S78 160-35-70

70

2400

S78 160-35-80

80

3500

S78 185-39-60

60

185

39

M20×160
(M16)

12

3200

3.6

8.3

S78 185-39-70

70

3500

S78 185-39-80

80

4200

S78 210-50-60

60

210

50

M2×160
(M24)

12

3500

4

8.9

S78 210-50-70

70

3800

S78 210-50-80

80

4600

S78 228-54-60

60

228

54

M24×1.5×180(M20)

12

3500

1.5

7.5

S78 228-54-70

70

4300

S78 228-54-80

80

6500

S78 315-70-70

70

315

70

M30×2×200(M24)

12

7500

6

6.4

S78 315-70-80

80

9500


型号和规格:
调整垫铁(二层)  规  格/单载量(kg)
135×50×40/300
160×80×55/500
200×90×55/900
220×110×60/1200
240×120×70/1500
260×130×70/1800
280×130×75/2000
300×140×80/2400
调整垫铁(三层):
规  格/单载量(kg)
150×80×60/500
200×100×80/1000
240×120×80/1500
300×150×100/2000

圆减震垫铁 机床防震垫铁:
规  格/单载量(kg)
ф80×40/200
ф100×40/300
ф125×40/500
ф165×45/1200
ф200×50/2000

长城型黄色圆钢板垫铁:

震动是一种具有震幅与频率的周期运动,如加装弹性避震器,可以有效的发挥防震效果,如弹簧、软木、橡胶等。

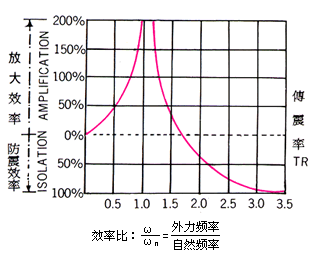

其效果计算,是依照(a)外力频率ω:是由机械本身转动所产生的。(b)自然频率ωn:是由避震器本身所产生;两者的比值依ω/ωn而定,比值越大,防震效果越佳,如下表说明:
ω/ωn=0.5,放大振动,增加25%,机械产生冲击,应该避免。
ω/ωn=1.0 产生共振,机械损坏,绝对避免。
ω/ωn=1.4,无放大及防震效果,装置无效。
ω/ωn=1.5,防震效率20%。
ω/ωn=2.0,防震效率60%。
ω/ωn=2.5,防震效率81%。
ω/ωn=3.0,防震效率87%。

用途:

选择减震器时还要考虑以下几个因素:
1)但自由度的隔振是最基本的形式,实际上一个震动系统有三个方向轴的运动的饶个轴旋转运动组成,共有六个自由的度。隔振设计就是要选择支持点。尽可能的使系统成为但自由度的形式来考虑(多元化的计算法,可参照有关的震动理论书和著作)
2)隔振兴能的标志是传递率,降低系统的自振频率,可使传递率减少,提高隔振效果。
3)阻尼对共振点附近的振幅控制是有效的,但实在减震区域内是没有效果的,因此在选择减震器时,如何选择阻尼系数§是值得注意的。
4)传递率的评价是相对的,它应根据机器设备的减震力和设备环境的允许程度来判别隔振系统的好坏。简单的选用方法可在确定好支持点以后,使用频率比,通常。各种减震器的手册和样本,一般都表明额定负载、自振频率和阻尼系数三个参数,设计者可以根据震动系统的实际情况进行选用。
减震器安装:
1)减震器布应对称誉系统的主惯性轴,简单一点,使减震器对称于重心布置,这样可以防止各个方面的震动藕合,把复杂的震动系统简化为但自由度的震动系统。

对于斜支式隔振系统,应使减振器的中心尽可能与设备重心相重合,如图2所示:

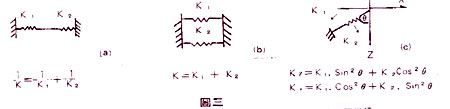

2)为了满足频率比和承载能力的需要,减振器可以并联、串联和斜置,其刚度分别为:
并联式           串联式          斜置式

3)隔振系统应尽可能降低重心,保证系统有足够的稳定性,其方法有以下几种:
(1)增加基础质量    (2) 提高支持点     (3)采用吊架形式

4)采用整体隔振措施:机器设备采用隔振措施以后,通过基础向外界传递的振动可以大幅度的降低,但本事的振动仍然存在,因此像风机、水泵和发动机一类向外界传送介质和传递动力的机器设备,还必须在管道和输出轴上,采用弹性联接,如减振接管、高弹性联轴节等,是整个系统达到预期的减振效果。

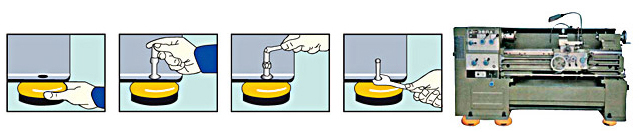

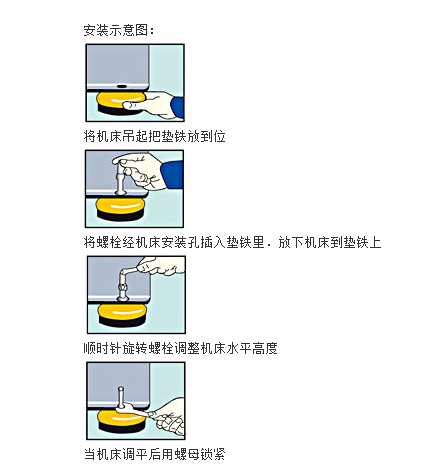

1. 机器吊起,把垫铁放到位。

2. 将螺栓经机器安装孔插入垫铁里,放下机器到垫铁上。
3. 顺时针扭动螺栓,调整机器水平高度。
4. 当机器调平后,用螺母锁紧。
