复合式排屑器
纸袋过滤机(磁辊纸带过滤机)

名称:纸袋过滤机(磁辊纸带过滤机)

详细信息

纸带过滤机特点:过滤机利用纸带的过滤作用,来清除冷却液中的金属和其它非金属杂质,保证切削液的清洁度,冷却液的使用期限比原来提高10-20倍,使加工表面质量得以提高。该纸带过滤机的效果达到98%,过滤精度16-20um ,可实现自动控制,是各种型号磨床配套的理想附件。有不同型号和材质可供选择,以满足不同工况的需求。

纸带过滤机


纸带过滤机利用纸带的过滤作用,来清除冷却液中的金属和其他非金属杂质。保证切屑液的清洁度,冷却液的使用期限比原来提高10-20倍,并且使加工表面质量得以提高。该纸带过滤机效果达到98%,可实现自动控制,是各种型号磨床配套的理想附件。

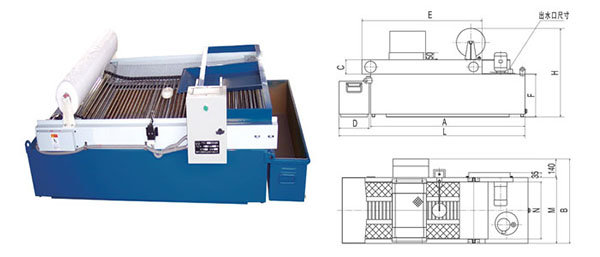

注:右图是A种装配形式。当电动机和电器盒装在另一侧时,是B种装配形式。订货时应注明装配形式,如YYGL1-50B,A装配形式可以省略A字母。

技术数据
Technical Date

外形及安装尺寸
Overall and Mounting Dimensions

型号
Mode

容积
Volume
(L)

流量
Flow
(L/min)

电机
功率
(w)

A

C

D

E

F

N

M

水泵
型号

水泵
出水口

外形尺寸
(LxBxH)

HX1-25

140

25

60W

1080

100

210

840

300

400

460

AB-25

G3/8寸

1300x600x620

HX1-50

200

50

1200

100

210

960

300

520

600

AB-50

G3/4寸

1420x740 x620

HX1-75

250

75

1600

100

210

1360

300

520

600

AB-100

G1寸

1820x 740x620

HX1-100

350

100

1600

100

250

1360

300

720

800

AB-100

G1寸

1860x 940x620

HX1-150

550

150

120W

1800

120

250

1560

300

1000

1080

AB-200

G1 1/4寸

2060x1220x640

HX1-200

600

200

2200

120

250

1960

300

1000

1080

AB-200

G1 1/4寸

2460x1220x640

HX1-250

800

250

2740

120

250

2500

300

1000

1080

3000x1220x640

HX1-300

1200

300

200W

3000

150

350

3100

400

1000

1100

3360x1240x770

HX1-400

1650

400

4000

150

350

4100

400

1000

1100

4360x1240x770

HX1-500

2000

500

400W

4000

150

350

4100

400

1400

1500

4460x1240x770

注:可根据用户的要求制作特殊规格的过滤机架A=5m-20m
磁辊纸带过滤机|磁性纸带过滤机
HX2系列磁滚纸带过滤机是在HX1型纸带过滤机的基础上,增加了磁性分离器,使机床切屑液实现了二级过滤,使一部分磁性屑被磁性分离器过滤掉。与纸带过滤机相比,在使用性能上更佳,并减轻了纸带的消耗。该产品属节能产品,其耗电量可忽略不计。该机造型美观,结构紧凑。使用它可降低环境污染,提高有效工时,减轻机床操作人员的劳动强度。

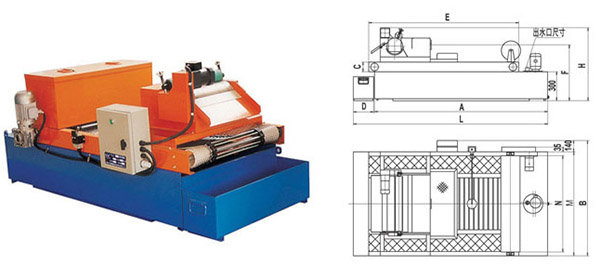

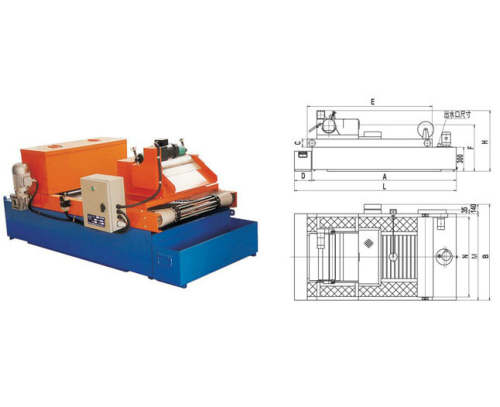

注:左图是A种装配形式。当电动机和电器盒装在另一侧时,是B种装配形式。订货时应注明装配形式,如HX2-50B,A装配形式可以省略A字母。
技术数据 Technical Date 外形及安装尺寸 Overall and Mounting Dimensions
型号 Mode 容积 Volume (L) 流量 Flow (L/min) 电机功率 w A C D E F N M 入水口 水泵 型号 水泵 出水口 外形尺寸 (LxBxH)
HX2-25 140 25 60W 1080 100 210 840 580 400 460 G1 1/2寸 AB-25 G3/8寸 1300x600x757
HX2-50 200 50 1200 100 210 960 580 520 600 G2寸 AB-50 G3/4寸 1420x740x757
HX2-75 250 75 1600 100 210 1360 580 520 600 G2 1/2寸 AB-100 G1寸 1820x740x757
HX2-100 350 100 1600 100 250 1360 580 720 800 G2 1/2寸 AB-100 G1寸 1860x 940x757
HX2-150 550 150 120W 1800 120 250 1560 600 1000 1080 G3寸 AB-200 G1 1/4寸 2060x1220x777
HX2-200 600 200 2200 120 250 1960 600 1000 1080 G3寸 AB-200 G1 1/4寸 2460x1220x777
HX2-250 800 250 2740 120 250 2500 600 1000 1080 G3寸 3000x1220x777
HX2-300 1200 300 200W 400W 3000 150 350 3100 930 1000 1100 G3寸
HX2-400 1650 400 4000 150 350 4100 930 1000 1100 G3寸
HX2-500 2000 500 4000 150 350 4100 930 1400 1500 G3寸
