您当前的位置：首页 » 产品展示 » 机床排屑机 » 链板排屑机 » 链板排屑器

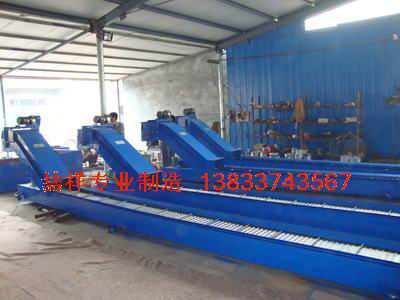

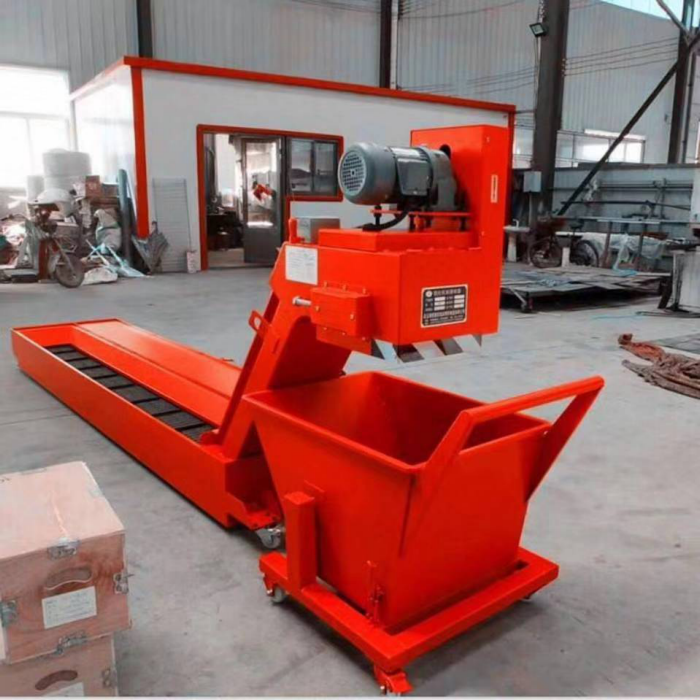

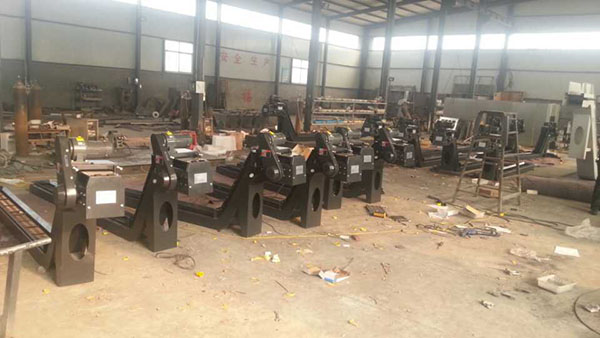

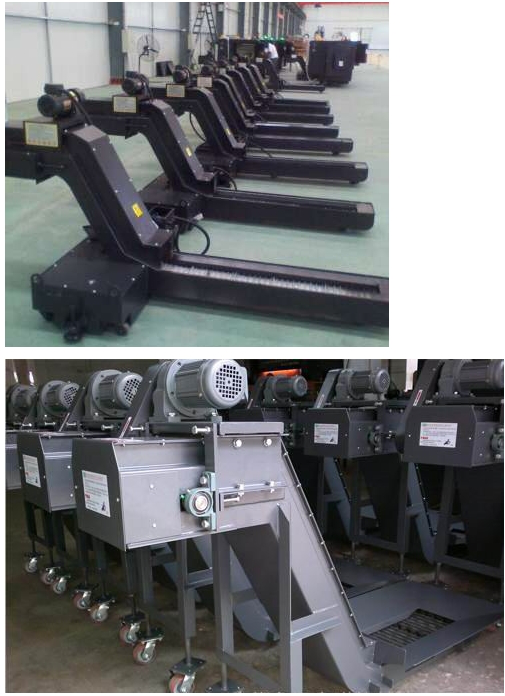

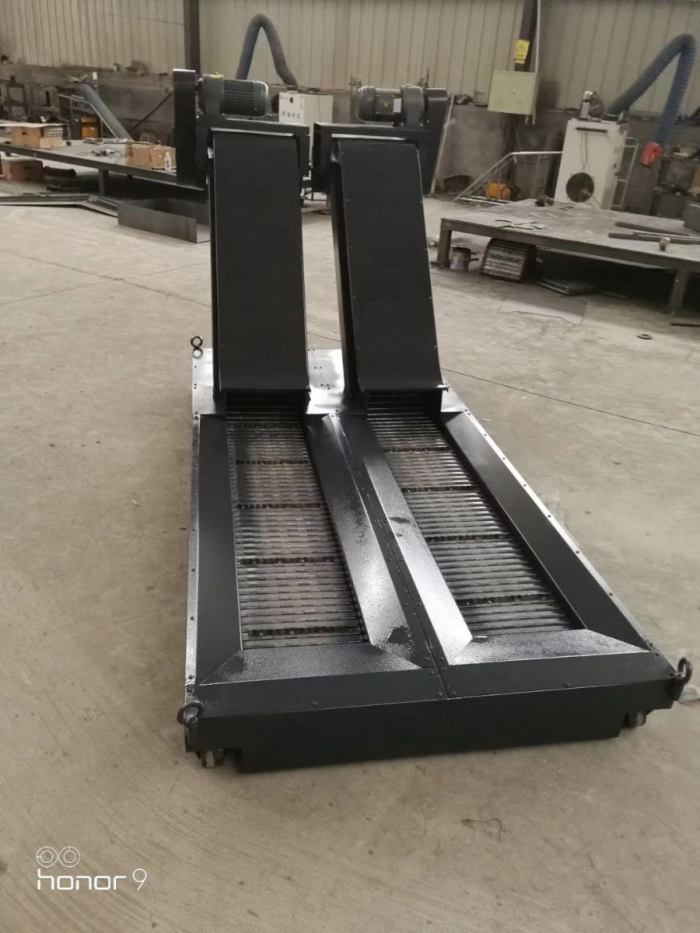

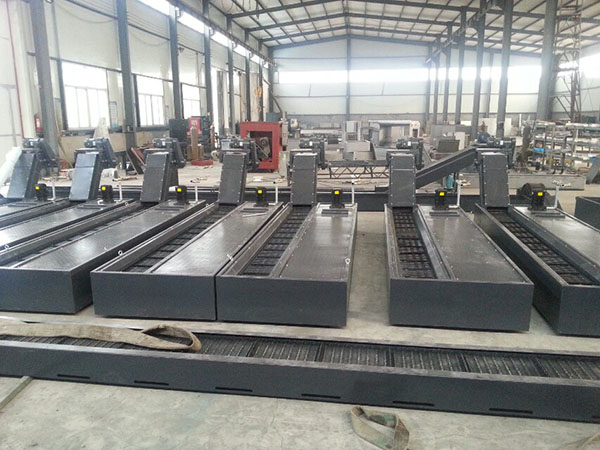

名称：链板排屑器

详细信息

拖链，坦克链

　　本排屑装置是将机械加工过程中切削下来的黑色、有色金属的切屑收集并输送至集屑箱中的机床功能部件。可广泛应用于数控机床、组合机床、加工中心、专业化机床、流水线、自动线的切屑输送。输送效率高、输送速度选择范围大。链板结构形式为新型的铰接多球面链板，轻小切屑也不易粘附在链板上。材质选用优质不锈钢板，主要零部件均经耐磨及耐腐蚀处理。工作运转平稳、无噪音，配有机械过载保护及电流过载发讯保护装置，安全可靠，是现代化工业生产中不可缺少的机床辅助设备，亦可做为小型机件的输送装置。

　　主要技术参数：

　　<链板排屑器>

　　■可输送50mm以上的长卷切屑，铜、铝及非金属切屑

　　■广泛应用于数控机床、组合机床生产线、加工中心等切削加工机床的切屑输送以及其它非切屑输送

　　■输送效率高，输送速度选择范围大

　　■配有扭矩限制机构以及接近开关报警系统

　　■各部位的外形尺寸、冷却液箱可根据切削机床的不同而设计制造

　　■可与其它形式的排屑机、过滤机组合使用，达到主机的不同要求

　　★体积小、效能高：为铜、铝、铸铁、等碎屑除送之*适合机型。

　　★刮钣宽度多元化，提供了绝佳的搭配弹性及有效的应用。

　　★坚固的刮钣组合，强度高、配合精准、动作稳定安静。

　　★扭力限制设定，有效降低操作不当所造成之损害。

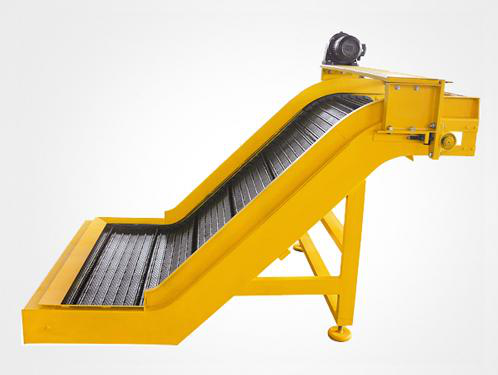

　　链板式排屑装置

链板式排屑机主要用于干式或湿式加工中各种卷状、团状、条状、块状切屑的收集与输送，不适合粉末状切屑。本装置工作运行平稳，输送效率高，并配有过载保护装置，安全可靠。可广泛用于数控机床、组合机床、加工中心、专业化机床等流水自动线的切屑运输，并可根据排屑量及切屑的形状选用不同节距的链板。

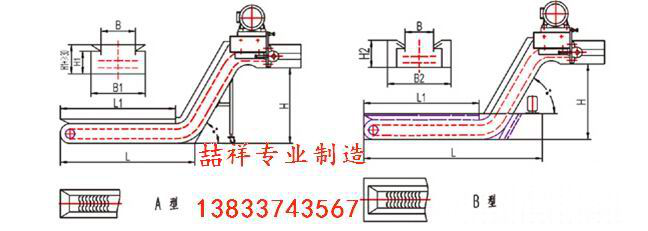

　　产品的结构形式分A、B两种。其中A型为排屑单机，B型为带水箱的排屑机，其结构为内封闭，可置于油箱或冷却液箱中，水箱可做成L型，把水泵及过滤插网安排在排屑机的侧面。

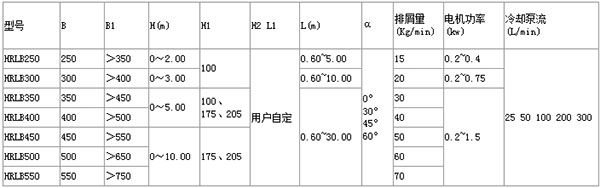

型号	工作宽度（B)	B1	B2	H(m）	H1	H2/L1	L(m）	α	排屑量 kg/min	电机功率 kw	冷却泵 L/min
ZLLB120A ZLLB120B	120	210	>300	0～2		用户自定	0.6～5	0° 30° 45° 60°	15	0.2～0.4	25 50 100 200 300 400
ZLLB150A ZLLB150B	150	240	>350	0～3			0.6～10		20	0.2～0.75
ZLLB210A ZLLB210B	210	300	>400	0～5			0.6～30		30	0.2～2.2
ZLLB265A ZLLB265B	265	355	>460	0～5					40
ZLLB320A ZLLB320B	320	410	>500	0～10					50
ZLLB400A ZLLB400B	400	490	>600	0～10					60
ZLLB500A ZLLB500B	500	590	>700	0～10					70
注：1.可根据客户所需尺寸设计制造 2.订货时请注明电机方向 3.链条节距：31.75mm、50.80mm、101.60mm
