TLG 钢铝拖链 TLA,TLE

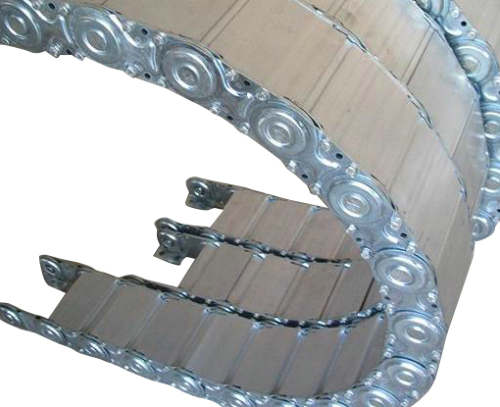

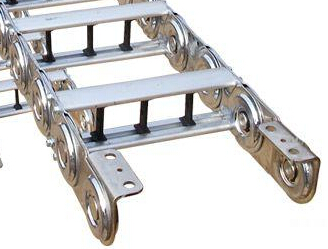

SLE(TLE)钢制拖链

名称:SLE(TLE)钢制拖链

详细信息


SLE 型钢制拖链型号 120/220/320/520/620





SLE型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用于工作母机,移动机械等。其弯曲半径为50-60MM,链板高度为35-150MM,可任意选用。
SLE型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴 获得改变弯曲半径。
拖链的支撑板的宽度为150MM至600MM,孔与孔之间的间隔量为5MM。

 链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过 300MM,拖链的长度超4M时出于稳定性原因,应考虑选择加大一号规格的拖链。

□ 弯曲半径要根据电缆的最大直径选择并应达到电缆直径的的10倍。弯曲半径可根据所给表格选择50-600MM,行程小的可相应选择较小的半径。

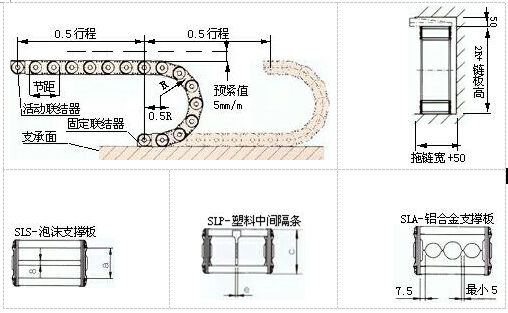

□ 拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结器是在行程的中点时。

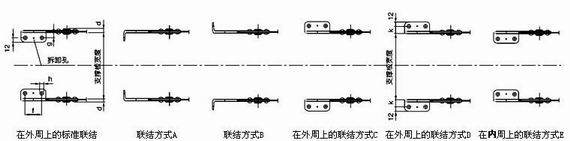

□ 拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部,一般情况联结部分在拖链内,而向外周。



SLE 型钢铝拖链主要参数,及支撑板尺寸

mm
型号
弯曲半径
R (mm)
节距
a
c
d
e
f
g
h
k
允许不用支承轮时
重量
100mm
长度m
负载kg/m

SLP120
50/100
150/200

50

19

35

5.5

3

20

7.5

7

9.5

3

4

2.30
SLS220
SLP220
SLA220
100/150/200

250/300

75


31


50


8


4


30


12


9


15

3
2
2
20
30
30
4.90
4.80
5.50
SLS320
SLP320
SLA320
150/200/250

300/400

100


49


75


10


4


50


17


11


21

4
3
3
25
40
40
9.10
9.10
10.00
SLS520
SLP520
SLA520
200/250/300

400/500

125


68


100


14


4


70


22


13


28

6
4
4
30
50
50
18.10
18.10
19.30
SLA620
SLP620
250/300/400
500/600

175

118

150

14

8

115

26

13

32
10
8
10
30

25.00

注:1.当每分钟超过2个行程数或V=1m/秒时,请选购淬火钢制拖链及选择较大半径。




订货举例:行程11.2m,弯曲半径300mm,3电缆直径48,3电缆直径28,2软管直径36
SLA520/3006875/350-D/E"S"



                        型号


                        半径


                        长度



                        支撑板宽度



                        固定方式


                        安装形式


标准连接安装不必在订货是说明

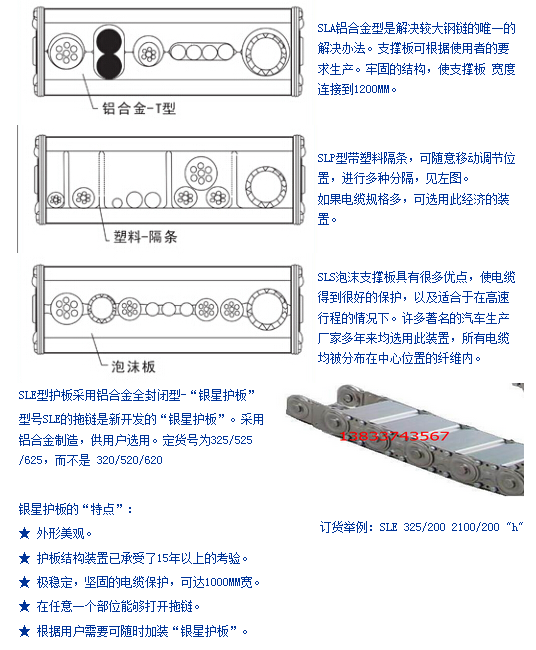

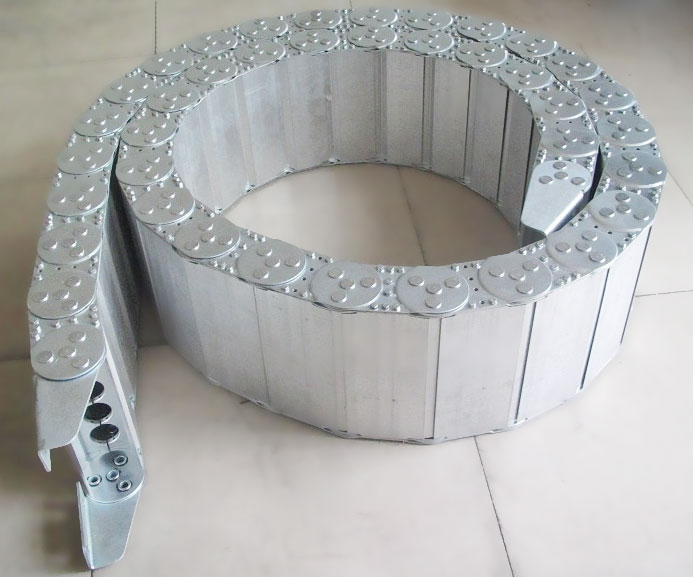

SLE型的多种不同支撑板
SLE铝合金型拖链于一般的拖链不同,它可通过固定的铝型材料满足不同要求的需要,支撑板宽可达1200MM在*高速度和行程速度下,拖链的内部分隔无懈可击,并保证使电缆达到*佳保护。
我们每两节链板提供一条支撑板。如每一节均需支撑板,请在订货时,订121/221/321/521/621,而不是120/220/320/520/620。即SLA221/200*2100/200"h"或SLP221/200*2100/200"h"

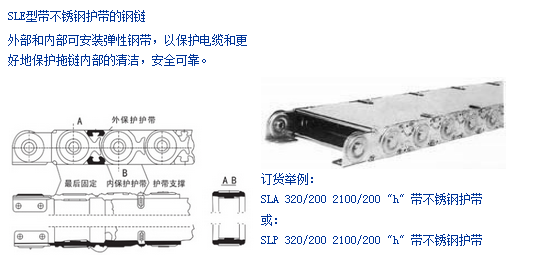

银星(silberStar)铝合金护板的拖链,订货型号为325/525/625。进一步的了解请参见下图"银星护板"即SLE325/200*2100/200"h"
