TL 钢制拖链 坦克链
TL型钢制拖链

名称:TL型钢制拖链

详细信息

拖链, 坦克链

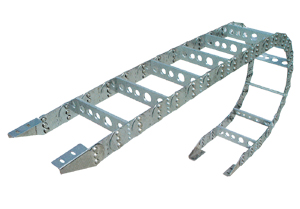

TL 钢制拖链:
TL 系列钢拖链的主体链板 ( 优质钢板镀铬 ) 、支撑板 ( 挤拉铝合金 ) 、轴销 ( 合金钢 ) 等部件组成。使电缆或橡胶管与拖链之间产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,钢性好不变形,安装方便、使用可靠、易拆卸、本产品采用了高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲灵活,阻力变小,降低了噪音,从而可保证长时间使用不变形,不下垂。
本产品外观精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床,机械设备在国际市场的竞争能力。

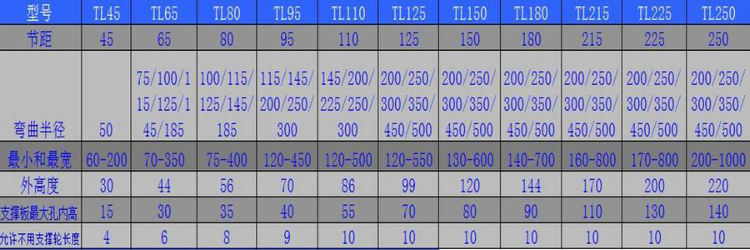

TL型钢制拖链主要参数:

参数 型号
TL45
TL65
TL95
TL125
TL180
TL225
节距 t
45
65
95
125
180
225
弯曲半径 R
50
75 90 115 125 145 185
115 145 200 250 300
200 250 300 350 470 500 575 700 750
250 300 350 450 490 600 650
350 400 600 750
拖链最小宽度 Bmix
30
70
120
120
200
250
拖链最大宽度 Bmax
250
350
450
550
650
100
拖链长度 L
由用户按需要自定
支撑板最大孔径 D1
20
30
50
75
110
150
矩形孔 Dmax
16
26
46
72
-
-

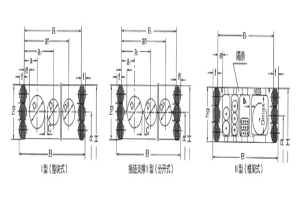

TL型钢制拖链:支撑板(按用户要求规格生产)1


支撑板参数:
型号
TL45
TL65
TL95
TL125
TL180
TL225
支撑型式
|
| |||||
| || |||
| || |||
||
||
e
8
10
12
12
15
22
f
8
8
10
12
15
15
b1
-
-3
-4
-5
-
-

al ~ an
D1 ~ Dn

按用户需要自定

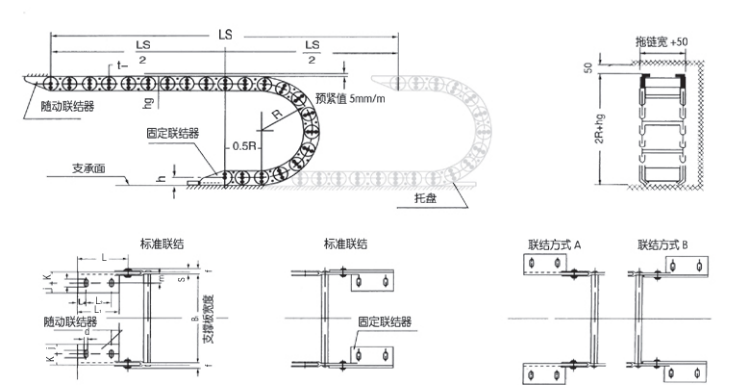

联结器参数:
型号 参数
hg
D
Cmin
j
k
m
l1
l2
l3
l4
d
h
s
TL45
30
14
4
9.5
13.5
11.5
50
30
3
10
6.5
15
2
TL65
44
26
4
13
17
14
75
45
5
15
7
22
3
TL95
70
46
5
25
30
26
105
65
10
20
9
35
4
TL125
96
72
6
25
30
25
130
80
10
25
11
48
5
TL180
144
120
7
25
35
29
175
115
10
30
13
72
6
TL225
200
-
10
35
45
39
200
140
10
30
18
100
8

拖链的选用
1.支撑板内腔孔径 D1=d+≈0.1d(取整数)。其中 d =电缆、电缆、液、气软管的外径。
2.根据支撑板内腔最大孔径 Dmax 来确定链板高度 hg 和拖链号TLXX。
3.根据拖链功能要求来确定支撑板型式的拖链的弯曲半径;
⑴当拖链需承载较大管、缆负荷时、应选用高强度支撑板 | 型(整块式)。
⑵当管缆的接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑 || 型。属分开式类型支撑板。
⑶安装管缆的规格品种较多时,可选用支撑板 ||| 型(框架式)。
4.根据安装管缆的数量来决定支撑板宽度 B1, 从而可得拖链宽度 B。
5.拖链使用场合或受环境影响时,需要采用钢带防护支撑板时,请与本公司另行提出。

带三条链板的拖链
因为支撑板最大长度有限,在较宽拖链上可以装置一个或多个拖链链板。另外的原因是,可提高较窄的拖链的稳定性,此外也可通过第三条链板将套管与电缆隔开。
注:TLG 型取参数 D, 12, e, TL 型取 f,j,k 。

液压管的弹性状况
要注意,液压管在压力下会伸长或缩短, 因此,应考虑到软管的弹性系数, 特别是在高压及拖链长度较长的情况下, 应引起注意。

订货举例
拖链型号TL125
支撑板|||型
弯曲半径R
支撑板宽度、长度

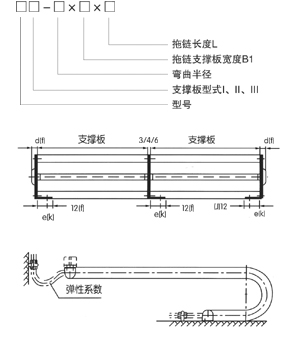

拖链TL125|||-500×600×6888
