塑料拖链&钢铝拖链

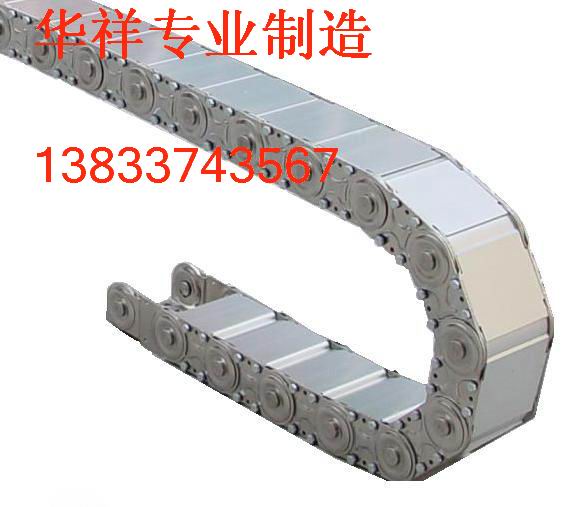

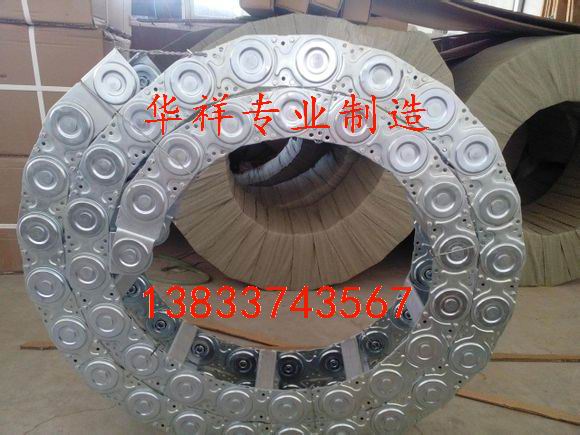

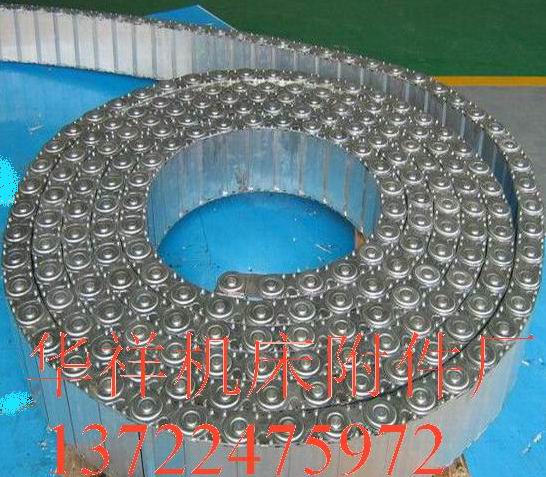

TLG型钢制拖链

名称:TLG型钢制拖链

详细信息

拖链


TLG型钢制拖链订货参考:



1、可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用于工作母机,移动机械等。其弯曲半径为50-600mm,链板高度为35-150mm,可任意选用。
2、TLG型钢制拖链其使用行程*大为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。
3、拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔量为5mm。
4、链板的高度,也就是支撑板的高度,是由电缆*大直径决定的,机床*大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。
5、弯曲半径要根据电缆的*大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径。
6、带不锈钢带的TLG型拖链外部和内部可安装弹性钢带,以保护电缆和更好地保持内部的清洁,安全可靠。
拖链质量标准:
1.拖链可适应*大移动速度40米/分。
2.拖链在*大移动速度时,噪声声压级不大于68分贝。
3.拖链安全使用寿命不小于100万次(往复)。
备注:
1、拖链内宽W由根据实际情况确定(线缆的活动空间为10%)。
2、拖链外宽W1=w+2d
3、拖链长度的确定:
拖链总长L=L1/2+4R+3T+L0L1=运行长度,R=弯曲半径,P=节距L0=固定端距行程中心的距离拖链安装*小高度H=2R+h1P=节距,h1=外型高度固定点在运行行程中间时(即P=0),拖链长度*为节约。

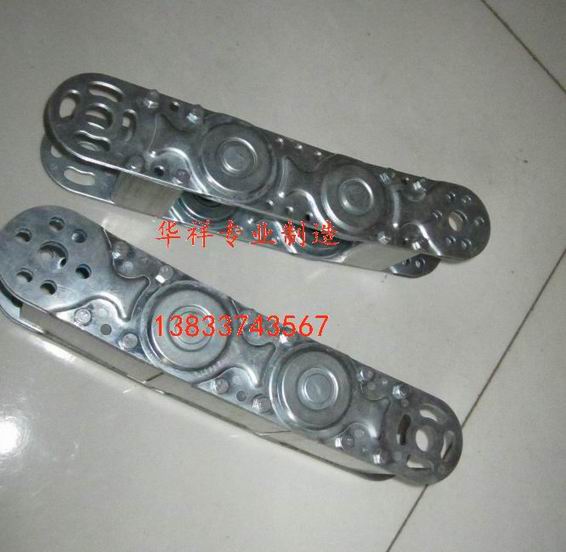

TLG型的多种不同支撑板
1、TLG铝合金型拖链与一般的拖链不同,它可通过固定的铝型材满足不同要求的需要,支撑板可根据使用者的要求生产,牢固的结构使支撑板宽或达1200mm,在*高速度和行程速度下,拖链的内部分隔无懈可击,并保证使电缆达到*佳保护。TLG铝合金型是解决较大钢链的唯一的解决办法。
2、我们每二节链板提供一条支撑板。如每一节均需支撑板,请在订货时,订121/221/321/521/621,而不是120/220/320/520/620,即TLG221/200x2100/200"h"或TLG221/200x2100/200"h"
3、银色铝合金护板的拖链,订货型号为325/525/625。进一步的了解请参见下图"银色护板"。
4、TLG型带塑料隔条,可随意移动调节位置,进行多种分隔,见右图。如果电缆规格多,可选用此经济的装置。
5、TLG泡沫支撑板具有很多优点,使电缆得到*好的保护,以及适合于高速行程的情况下。许多著名的汽车生产厂家多年来均选用此装置,所有电缆均被分布在中心位置的纤维内。

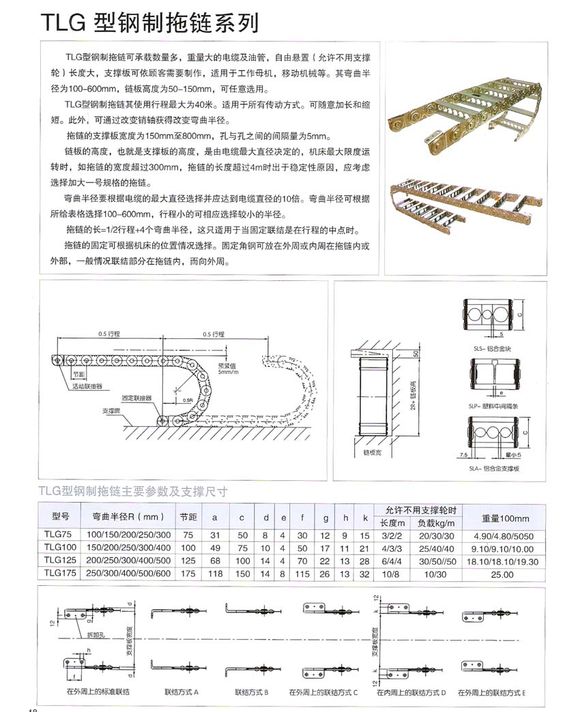

TLG型钢制拖链主要参数及支撑尺寸

型号

弯曲
半径R(mm)

节 距

P

a

c

d

e

f

g

h

k

允许不用支承轮时

重量
100mm

长度(m)

负载Kg/m

TLG75

100/150/200
250/300

75

31

50

8

4

30

12

9

15

3/2/2

20/30/30

4.90/4.80/5.50

TLG100

150/200/250
300/400

100

49

75

10

4

50

17

11

21

4/3/3

25/40/40

9.10/9.10/10.00

TLG125

200/250/300
400/500

125

68

100

14

4

70

22

13

28

6/4/4

30/50/50

18.10/18.10/19.30

TLG175

250/300/400
500/600

175

118

150

14

8

115

26

13

32

10/8

10/30

25.00

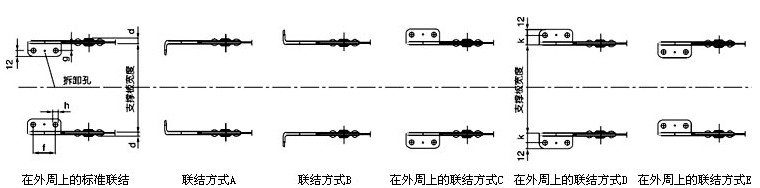

连接器方式:

订货举例:行程11.2m,弯曲半径300mm,3电缆直径48,3电缆直径28,2软管直径36
TLG520   /       300  X  6875  /  350  —  D / E "S"


型号

半径

长度

支撑板宽度

固定方式

安装形式


型号
弯曲半径R(mm)
节距
Hi
Ha
d
e
f
g
h
k
允许不用支承轮时
每米重
(宽100mm)
长度m
负载kg/m
(SLE)TLE75
100/150/200
250/300
75
31
50
8
4
30
12
9
15
4
22
5.0
(SLE)TLE100
150/200/250
300/400
100
49
75
10
4
50
17
11
21
6
30
9.3
(SLE)TLE125
200/250/300
400/500
125
68
100
14
4
70
22
13
28
8
40
18.4
(SLE)TLE175
250/300/400
500/600
175
118
150
14
8
115
26
13
32
15


SLE型的护板采用铝合金全封闭型-"银星护板"SLE型的护板采用铝合金全封闭型-"银星护板"

型号:75/100/125/175
型号SLE银星护板是喆祥机床附件制造有限公司引进德国技术制造的*新型全封闭钢铝拖链,有多种规格供用户选用。
"银星护板"的特点:
■外形美观。
■使用寿命长,护板的结构和整体装置更和理。
■极稳定,坚固的电缆保护,可达1000mm宽。
■在任意一个部位都能打开拖链,使装线变得非常容易。
■可根据用户需要随时加装"银色护板"。
