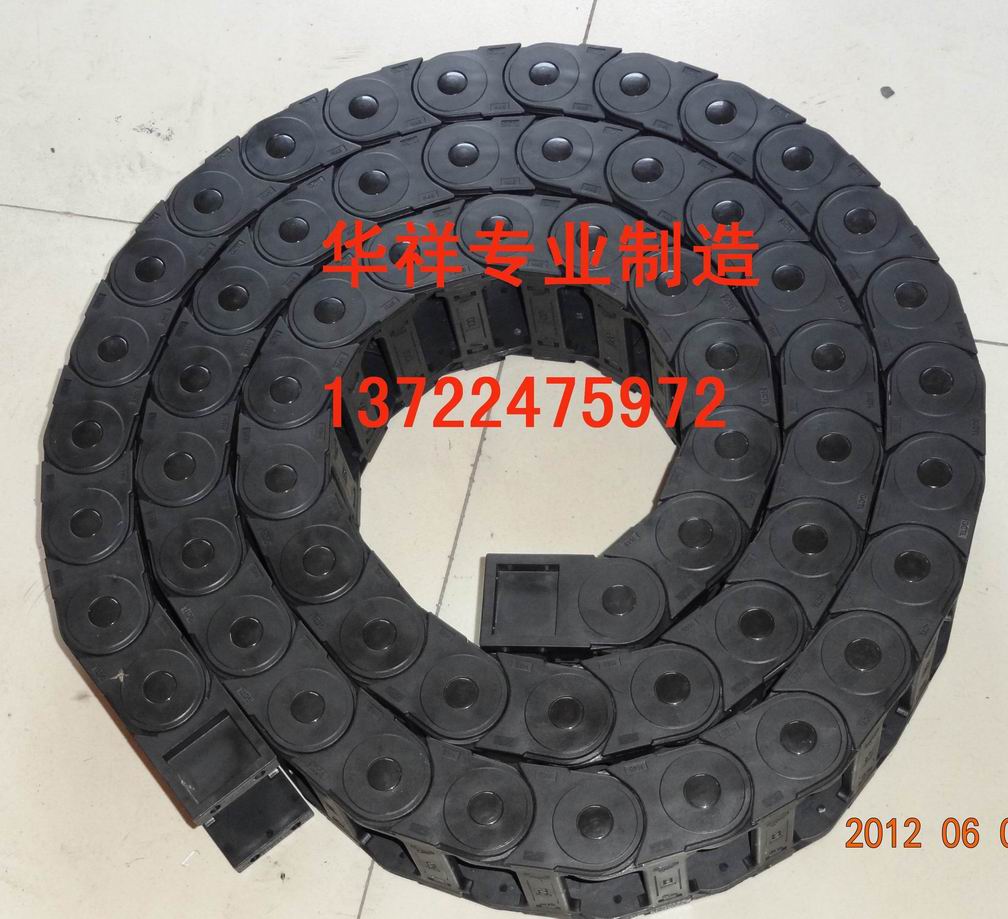

承重型工程拖链-华祥制造

TZ35系列

型号

内腔（高X宽）

外腔（高X宽）

弯曲半径（R）

节距

不支撑长度（M）

型式

35.50

35x50

66x91

100.125

65

8
上下盖均可开，滚轮桥式、滚轮全封闭

35.75

35x75

66x116

12

35.100

35x100

66x141

14

35.125

35x125

66x168

16

35.150

35x150

66x193

18

35.175

35x175

66x218

20

TZ38系列

型号	内腔（高X宽）	外腔（高X宽）	弯曲半径（R）	节距	不支撑长度（M）	型式
38.100	38x100	66x129	100	68	15	上下盖均可开，滚轮桥式，滚轮全封闭

TZ45系列

型号	内腔（高X宽）	外腔（高X宽）	弯曲半径（R）	节距	不支撑长度（M）	型式
45.50	45x50	79x96	150.200	78	10	上下盖均可开，滚轮桥式、滚轮全封闭
45.75	45x75	79x121			12
45.100	45x100	79x146			14
45.125	45x125	79x175			16
45.150	45x150	79x200			18
45.175	45x175	79x225			20

TZ56系列

型号	内腔（高X宽）	外腔（高X宽）	弯曲半径（R）	节距	不支撑长度（M）	型式
56.100	56x100	79.5x159	150.200	95	15	上下盖均可开，滚轮桥式、滚轮全封闭
56.125	56x125	79.5x184			20
56.150	56x150	79.5x209			25
56.175	56x175	79.5x234			30
56.200	56x200	79x259			30
56.250	56x250	79x309			30

TZ62系列

型号	内腔（高X宽）	外腔（高X宽）	弯曲半径（R）	节距	不支撑长度（M）	型式
62.150	62x150	100x213	150	100	30	上下盖均可开，滚轮桥式，滚轮全封闭

TZ65系列

型号	内腔（高X宽）	外腔（高X宽）	弯曲半径（R）	节距	不支撑长度（M）	型式
65.100	65x100	106x166	150.200 250.300 350.400 500	98.5	15	上下盖均可开，滚轮桥式、滚轮全封闭
65.125	65x125	106x191			20
65.150	65x150	106x216			25
65.175	65x175	106x241			30
65.200	65x200	106x266			30
65.250	65x250	106x316			30
65.300	65x300	106x366			30

TZ80系列

型号	内腔（高X宽）	外腔（高X宽）	弯曲半径（R）	节距	不支撑长度（M）	型式
80.100	65x100	124x171	150.200 250.300 350.400	116	15	上下盖均可开，滚轮桥式、滚轮全封闭
80.125	65x125	124x196			20
80.150	65x150	124x221			25
80.175	65x175	124x246			30
80.200	65x200	124x271			30
80.250	65x250	124x321			30
80.300	65x300	124x371			30
80.350	65x350	124x421			40
80.400	65x400	124x471			40

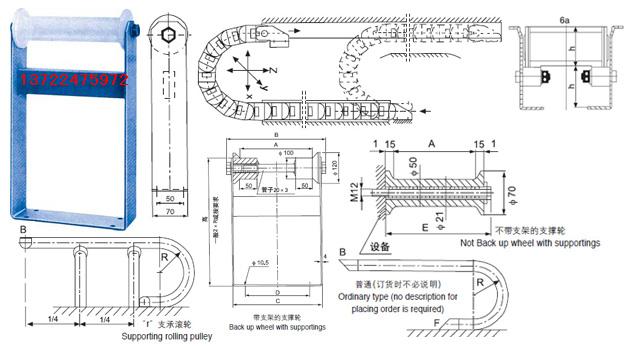

拖链长度和安装高度计算

拖链长度L=S/2+pR+P(2-3)T 拖链安装高度H=2R+Ha+0.1Ha
固定点在运行行程中间时(即P=0)
注：滑运运行拖链的长度和安装高度请来电咨询

拖链选用原则
◇内高：选择内置电缆、油管、气管、水管等中粗的一根作为参考高度，加上至少10％的高度空间作为拖链内高Hi。如果重叠按重叠后实际高度作为考高度。
◇内宽：选择较粗的一些电缆、油管、气管、水管等，其外经之和作为拖链内宽的参考，并留有至少10％的宽度空间。
◇弯曲半径：选择内置电缆．油管、气管、水管等中的弯曲半径作为对考值并留有10％以上的空间

拖链内置电缆、油管、水管、气管的放置原则
◇应该留有15％的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产, 生拉力。
◇直径差别大的导线应该分开铺设，重量平均分布．必要时可用分隔片分开。
◇在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片

拖链的用途与特点
◆适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
◆拖链每节部能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。
◆拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机，机械手、起重运输设备、自动化仓库等。
