拖链所有规格和型号

来源: 时间:2020-10-23 17:20:09 浏览次数:

塑料拖链的型号主要是内部高度和内部宽度确定拖链型号,也可根据外高和外宽来订。   塑料拖链的型号有: 按原料分为原包塑料和再生塑料,尼龙的含量多少决定了拖链的使用强度和耐磨性以及运行起来的噪音大小。尼龙含量从5%-17%不等,但超不过19%.

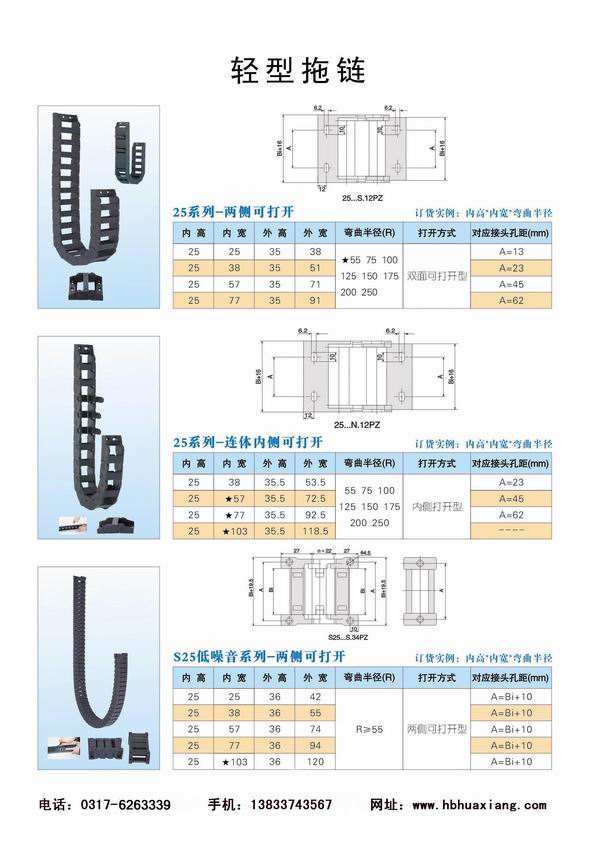

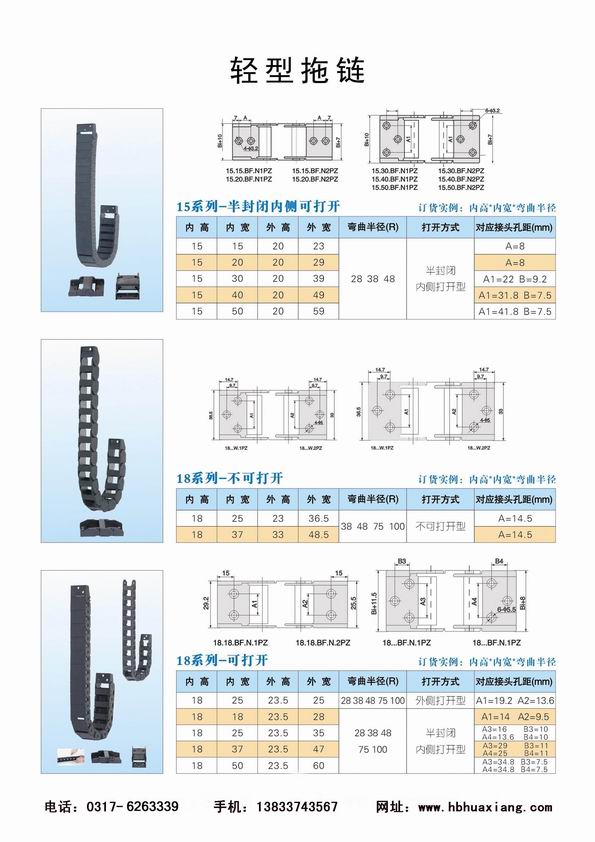

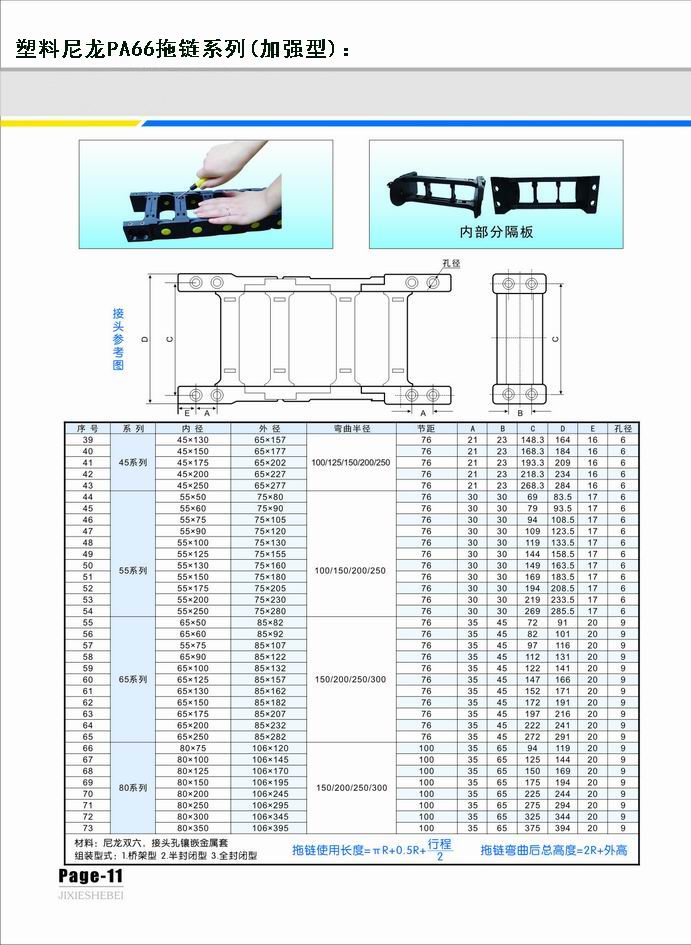

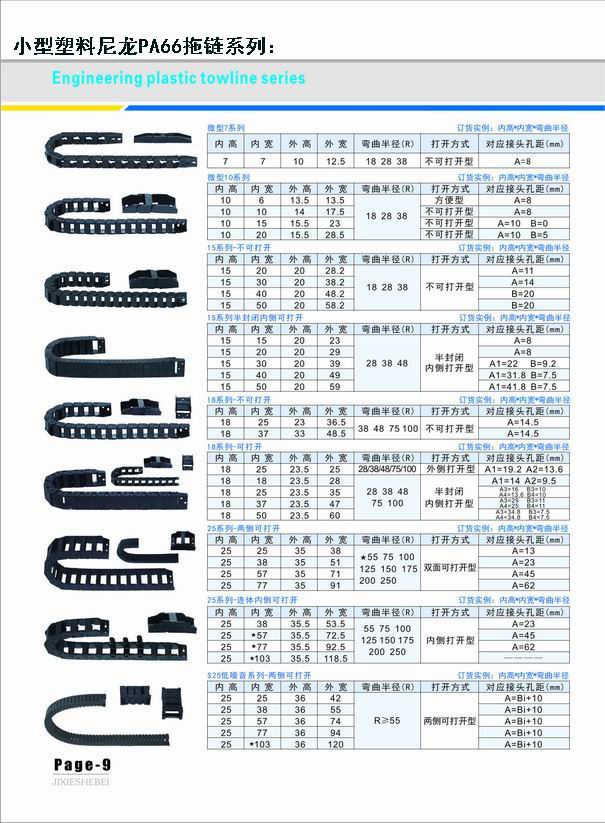

    拖链所有规格和型号:

    塑料拖链规格型号一般是根据内部高度和内部宽度来确定,因其并非标准产品,外尺寸各厂家都不一致。

    下面对塑料拖链的型号一一列举(内高*内宽):

    7*7,10*610*1010*15,10*20

    15*1515*2015*3015*4015*50

    18*1818*2518*3718*50;

    20*30,20*38,20*40,20*50,20*57,20*60,20*65,20*75,20*85,20*100,20*125

    25*2525*38,25*5025*57,25*6025*75,25*85,25*100,25*10325*125;

    30*38,30*40,30*50,30*57,30*60,30*65,30*75,30*100,30*125

    35*38,35*50,35*5635*60,35*6535*75,35*9035*100,35*11735*125,35*130,35*15035*15435*17535*200,35*250,35*300;

    45*5045*60,45*6545*75,45*9045*100,45*11745*125,45*13045*150,45*154,45*17545*200,45*250,45*300;

    55*50,55*60,55*75,55*90,55*100,55*117,55*125,55*130,55*150,55*154,55*175,55*200,55*250,55*300;

    56*95,56*125,56*150,56*175,56*200,56*250,56*300;

    62*50,62*60,62*75,62*90,62*100,62*125,62*150,62*175,62*200,62*250;

    65*50,65*60,65*75,65*90,65*100,65*117,65*125,65*130,65*150,65*154,65*175,65*200,65*250,65*300;

    80*75,80*95,80*100,80*125,80*150,80*200,80*250,80*300,80*350。

    整体拖链介绍

    风琴防护罩

    塑料拖链拖链整体拖链塑料坦克链尼龙拖链 塑料拖链






      塑料拖链的型号主要是内部高度和内部宽度确定拖链型号,也可根据外高和外宽来订。   塑料拖链的型号有:
      按原料分为原包塑料和再生塑料,尼龙的含量多少决定了拖链的使用强度和耐磨性以及运行起来的噪音大小。尼龙含量从5%-17%不等,但超不过19%.

      拖链的用途和特点

      (1)适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。

      (2)该产品的每一节都能打开,便于安装和维修。运动时噪音低、耐磨,可高速运动。

      (3)拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。


      塑料拖链的结构


      (1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如。


      (2)相同系列的拖链的内高、外高、节距相同,拖链内宽、弯曲半径R可有不同的选择。


      (3)单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管、水管等放入拖链。


      (4)另可提供分隔片,将链内空间按需要分隔开。

        金属拖链型号 钢铝拖链型号表 矩形金属拖链型号表



        钢制拖链/钢铝拖链特点:

        1.钢制拖链/钢铝拖链本体是由连接板/分隔框体/轴销/前后固定座所组成。

        2.连接板有SUS304及镀铬钢板两种材质可依不同环境选择。

        3.分隔框体采用AL6061高压铝挤型材质,可承受高负载及减轻拖链的运作负担,分隔孔可依需求开孔。

        4.钢制/钢铝拖链最大位移速度40M/分钟。

        5钢制/钢铝拖链噪音不超过68Db。

        6.钢制/钢铝拖链寿命为100万次往覆运动以上。

        7.其他特殊尺寸可以订制

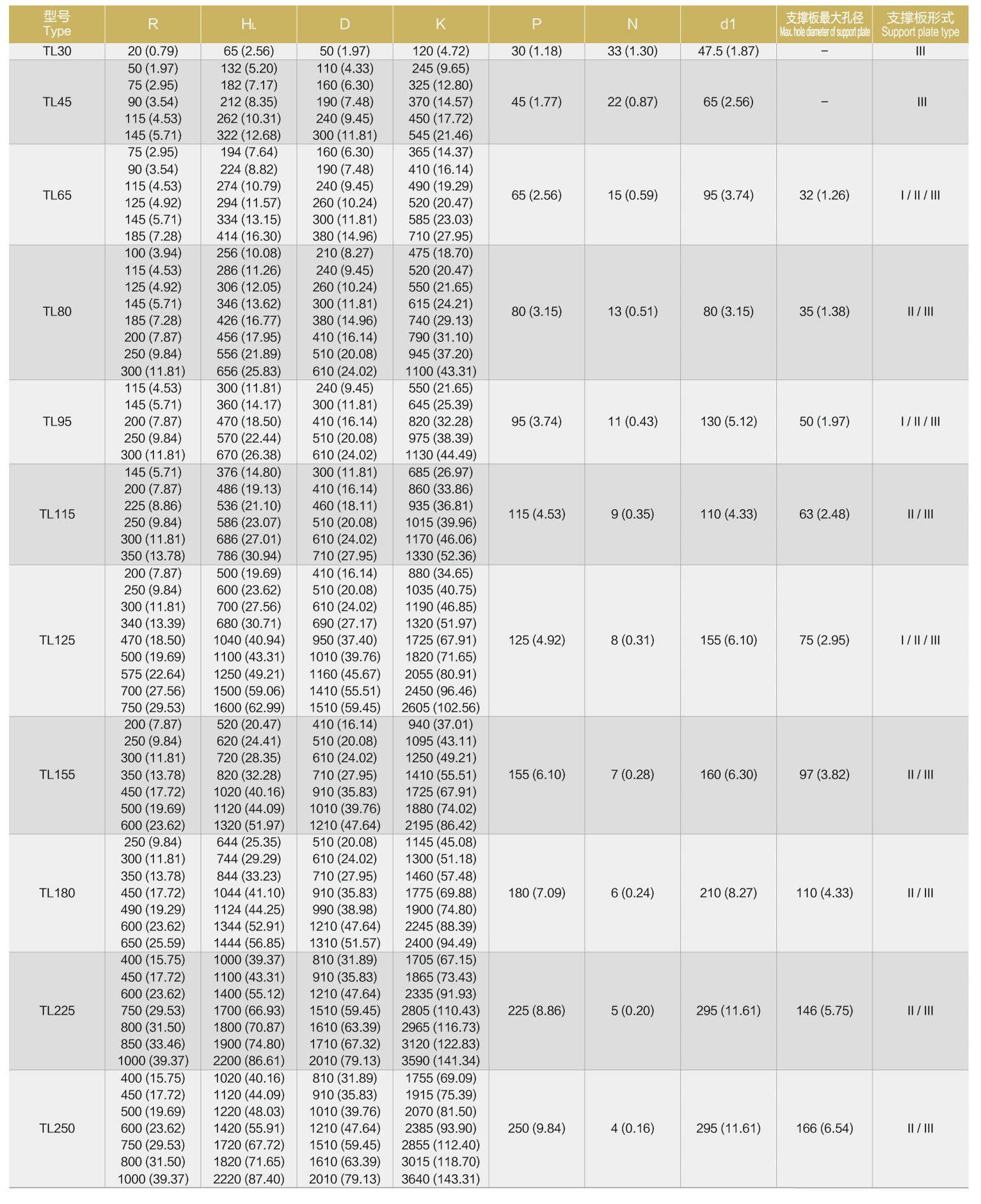

      型号 节距T 弯曲半径(可任意)R 拖链最小宽度 拖链高度H 拖链长度(可任意)L 支撑板最大孔D1 最大限度不加支撑长度范围
      TL45 45 50/75/90/115/145 35 32 不限 20 4米
      TL65 65 75/90/115/125/145/185 50 49 不限 32 5米
      TL80 80

      100/115/125/145/185

      /200/250/300

      55 56 不限 35 8米
      TL95 95 115/145/200/250/300 60 75 不限 55 9米
      TL115 115

      145/200/225/250

      /300/350

      70 86 不限 63 10米
      TL125 125

      200/250/300/350

      /500/575/700/750

      80 100 不限 75 10米
      TL155 155

      200/250/300/350

      /450/500/600

      90 120 不限 97 10米
      TL180 180

      250/300/350/450

      /490/600/650

      100 144 不限 110 10米
      TL225 225

      400/450/600/750

      /800/850/1000

      160 200 不限 146 12米
      TL250 250

      400/450/500/600

      /750/800/1000

      190 220 不限 166 14米





      矩形金属拖链型号表

      规格 弯曲半径(mm) 不支撑长度(m) 负载重量(kg)
      25x45 60 1.5 3
      38x73 100 2 4
      45x90 120

      2.2

      5
      52x102 140 2.5 8
      60x102 160 2.7 10
      60x150 165 2.9 14
      72x162 185 3 20



      矩形钢制拖链型号表

      内腔(mm) 外腔(mm) 弯曲半径(mm) 轴向拉力(kg) 重量(kg/米)
      20x30 27.5x36.7 60 35 1.3
      25x50 31.5x54.5 90 40 1.75
      35x60 40.1x64.4 100 50 2.1
      38x73 43.7x77.8 110 60 2.36
      40x80 45.4x84.7 120 70 2.5
      52x102 57.5x107.8 140 75 2.85
      60x120 67.5x127.7 180 80 3.15
      60x130 67.5x134.4 180 80 3.25
      72x162 78.4x168.2 210 80 4.5
