TLA拖链介绍

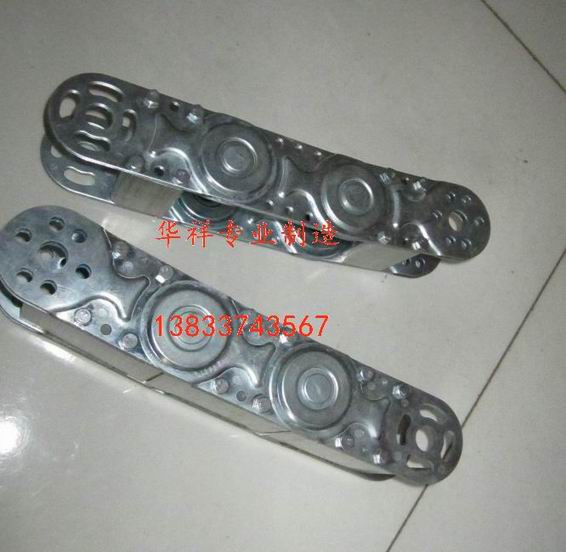

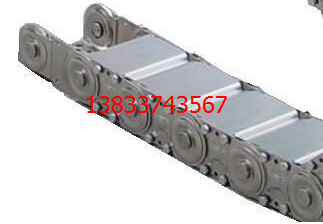

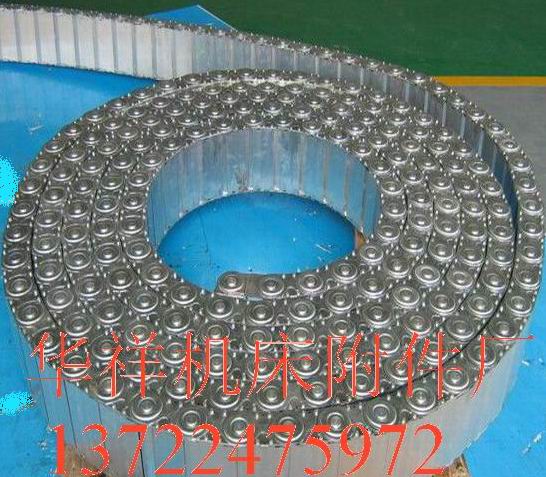

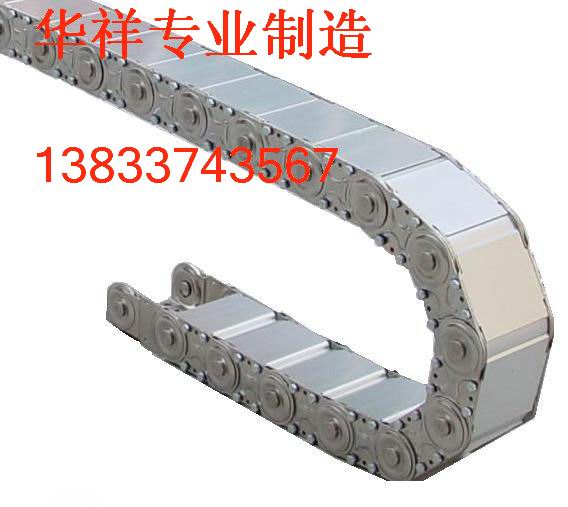

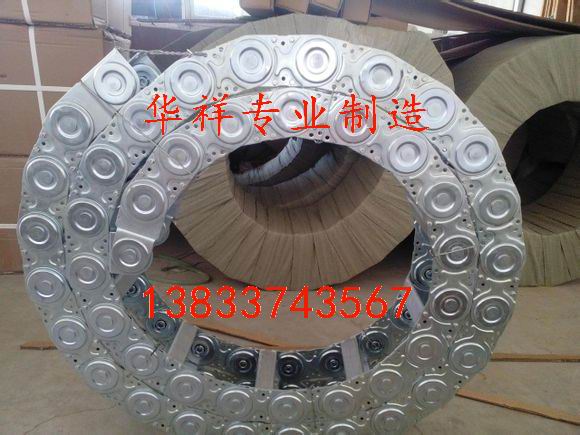

(TLG)TLA型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置(允许有用支承轮)长度大，支撑板形式可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径人为50-600mm，链板高度为35-150mm,可任意选取用。其使用行程为32米，适用于所有传动方式，可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。

(TLG)TLA拖链

拖链的支撑板宽度为150mm至600mm, 孔与孔之间的间隔量为5mm.。链板的高度，也就是支撑板的高度，是邮电缆量大直径决定的，机床量大限度运转时，如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性的原因，应考虑选择加大一号规格的拖链。弯曲半径要根据电缆的直径选择并应考虑达到电缆直径的10倍，弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径。拖链的长度=1/2行程+4个弯曲半径，这只适用于当固定联结是在行程的中间点。

TLG型钢制拖链订货参考：

1、可承载数量多，重量大的电缆及油管，自由悬置（允许不用支承轮）长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-600mm，链板高度为35-150mm，可任意选用。

2、TLG型钢制拖链其使用行程为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。

3、拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。

4、链板的高度，也就是支撑板的高度，是由电缆直径决定的，机床限度运转时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。

5、弯曲半径要根据电缆的直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600 mm，行程小的可相应选择较小的半径。

6、带不锈钢带的 TLG型拖链外部和内部可安装弹性钢带，以保护电缆和更好地保持内部的清洁，安全可靠。

拖链质量标准：

1.拖链可适应移动速度40米/分。

2.拖链在移动速度时，噪声声压级不大于68分贝。

3.拖链安全使用寿命不小于100万次(往复)。

备注：

1、拖链内宽W由根据实际情况确定（线缆的活动空间为10%）。

2、拖链外宽W1=w+2d

3、拖链长度的确定：

拖链总长L=L1/2+4R+3T+L0 L1 =运行长度，R=弯曲半径，P=节距 L0=固定端距行程中心的距离

拖链安装高度H=2R +h1 P=节距， h1 =外型高度

固定点在运行行程中间时(即P=0),拖链长度为节约。

TLG型的多种不同支撑板

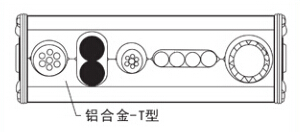

1、TLG铝合金型拖链与一般的拖链不同，它可通过固定的铝型材满足不同要求的需要，支撑板可根据使用者的要求生产，牢固的结构使支撑板宽或达1200mm，在高速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到保护。TLG铝合金型是解决较大钢链的的解决办法。

2、我们每二节链板提供一条支撑板。如每一节均需支撑板，请在订货时，订121/221/321/521/621，而不是120/220/320/520 /620，即TLG221/200 x 2100/200 “h” 或TLG221/200 x2100/200 “h”

3、银色铝合金护板的拖链，订货型号为325/525/625。进一步的了解请参见下图“银色护板”。

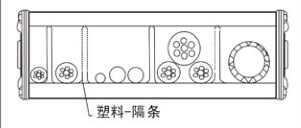

4、TLG型带塑料隔条，可随意移动调节位置，进行多种分隔，见右图。如果电缆规格多，可选用此经济的装置。

5、TLG泡沫支撑板具有很多优点，使电缆得到的保护，以及适合于高速行程的情况下。许多的汽车生产厂家多年来均选用此装置，所有电缆均被分布在中心位置的纤维内。

TLG型钢制拖链主要参数及支撑尺寸

型号	弯曲半径R（mm）	节距 P	a	c	d	e	f	g	h	k	允许不用支承轮时		重量 100mm
型号	弯曲半径R（mm）	节距 P	a	c	d	e	f	g	h	k	长度（m）	负载Kg/m	重量 100mm
TLG75	100/150/200 250/300	75	31	50	8	4	30	12	9	15	3/2/2	20/30/30	4.90/4.80/5.50
TLG100	150/200/250 300/400	100	49	75	10	4	50	17	11	21	4/3/3	25/40/40	9.10/9.10/10.00
TLG125	200/250/300 400/500	125	68	100	14	4	70	22	13	28	6/4/4	30/50/50	18.10/18.10/19.30
TLG175	250/300/400 500/600	175	118	150	14	8	115	26	13	32	10/8	10/30	25.00

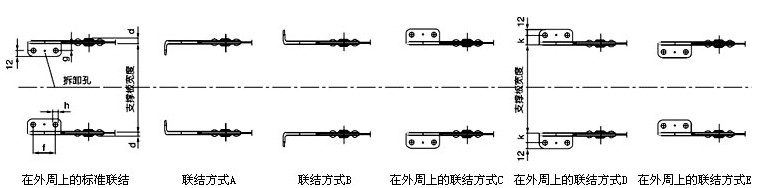

连接器方式：

订货举例：行程11.2m，弯曲半径300mm，3电缆直径48，3电缆直径28，2软管直径36
TLG520 / 300 X 6875 / 350 — D / E “S”

型号

半径

长度

支撑板宽度

固定方式

安装形式

型号

弯曲半径R(mm)

节距

Hi

Ha

d

e

f

g

h

k

允许不用支承轮时

每米重

(宽100mm)

长度m

负载kg/m

(SLE)TLE75

100/150/200
250/300

75

31

50

8

4

30

12

9

15

4

22

5.0

(SLE)TLE100

150/200/250
300/400

100

49

75

10

4

50

17

11

21

6

30

9.3

(SLE)TLE125

200/250/300
400/500

125

68

100

14

4

70

22

13

28

8

40

18.4

(SLE)TLE175

250/300/400
500/600

175

118

150

14

8

115

26

13

32

15

SLE型的护板采用铝合金全封闭型-"银星护板"

型号：75/100/125/175

    型号SLE银星护板是河北华祥机床附件厂引进德国技术制造的型全封闭钢铝拖链，有多种规格供用户选用。
"银星护板"的特点：
■ 外形美观。
■ 使用寿命长，护板的结构和整体装置更和理。
■ 稳定，坚固的电缆保护，可达1000mm 宽。
■ 在任意一个部位都能打开拖链，使装线变得非常容易。
■ 可根据用户需要随时加装"银色护板"。

订货举例：行程11.2m，弯曲半径300mm，3电缆直径48，3电缆直径28，2软管直径36

SLA520 / 300 6875 / 350 - D/E "S"

型号

半径

长度

支撑板宽度

固定方式

安装形式

标准连接安装不必在订货是说明

SLE型的多种不同支撑板

SLE铝合金型拖链于一般的拖链不同，它可通过固定的铝型材料满足不同要求的需要，支撑板宽可达1200MM 在速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到保护。

我们每两节链板提供一条支撑板。如每一节均需支撑板，请在订货时，订121/221/321/521/621，而不是 120/220/320/520/620。即SLA 221/200*2100/200"h"或SLP 221/200*2100/200"h"

银星(silber Star)铝合金护板的拖链，订货型号为325/525/625。进一步的了解请参见下图“银星护板” 即SLE 325/200*2100/200"h"

SLA铝合金型是解决较大钢链的的解决办法。支撑板可根据使用者的要求生产。牢固的结构，使支撑板宽度连接到1200MM。

SLP型带塑料隔条，可随意移动调节位置，进行多种分隔，见左图。
如果电缆规格多，可选用此经济的装置。

SLS泡沫支撑板具有很多优点，使电缆得到很好的保护，以及适合于在高速行程的情况下。许多的汽车生产厂家多年来均选用此装置，所有电缆均被分布在中心位置的纤维内。

SLE型护板采用铝合金全封闭型-“银星护板”

型号SLE的拖链是新开发的“银星护板”。采用铝合金制造，供用户选用。定货号为325/525/625，而不是 320/520/620

银星护板的“特点”：

★ 外形美观。

★ 护板结构装置已承受了15年以上的考验。

★ 稳定，坚固的电缆保护，可达1000MM宽。

★ 在任意一个部位能够打开拖链。

★ 根据用户需要可随时加装“银星护板”。

SLE型带不锈钢护带的钢链

外部和内部可安装弹性钢带，以保护电缆和更好地保护拖链内部的清洁，安全可靠。

订货举例：SLE 325/200  2100/200 "h"

订货举例：
SLA 320/200  2100/200 "h" 带不锈钢护带
或：
SLP 320/200  2100/200 "h" 带不锈钢护带
