TLE全封闭钢铝拖链介绍

TLE钢铝拖链（全封闭）TLE拖链

型号

弯曲半径R(mm)

节距

Hi

Ha

d

e

f

g

h

k

允许不用支承轮时

每米重

(宽100mm)

长度m

负载kg/m

(SLE)TLE75

100/150/200
250/300

75

31

50

8

4

30

12

9

15

4

22

5.0

(SLE)TLE100

150/200/250
300/400

100

49

75

10

4

50

17

11

21

6

30

9.3

(SLE)TLE125

200/250/300
400/500

125

68

100

14

4

70

22

13

28

8

40

18.4

(SLE)TLE175

250/300/400
500/600

175

118

150

14

8

115

26

13

32

15

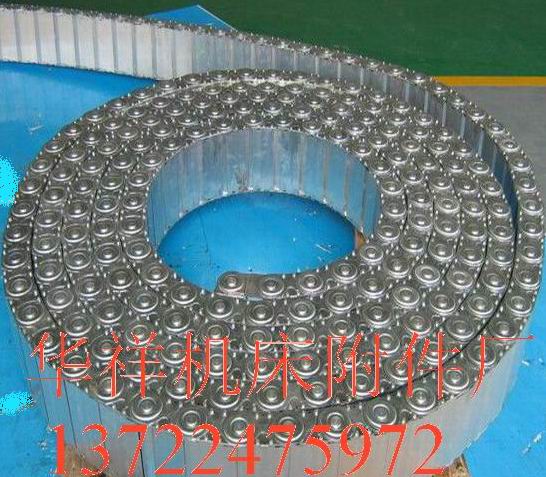

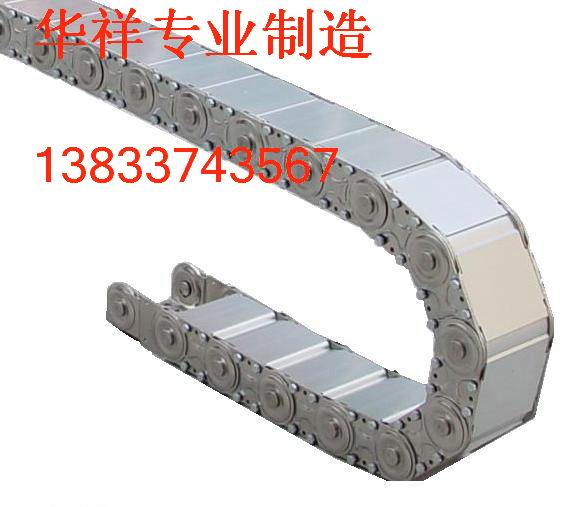

SLE型的护板采用铝合金全封闭型-"银星护板"

型号：75/100/125/175

型号SLE银星护板是河北华祥机床附件厂引进德国技术制造的型全封闭钢铝拖链，有多种规格供用户选用。
"银星护板"的特点：
■ 外形美观。
■ 使用寿命长，护板的结构和整体装置更和理。
■ 稳定，坚固的电缆保护，可达1000mm 宽。
■ 在任意一个部位都能打开拖链，使装线变得非常容易。

■ 可根据用户需要随时加装"银色护板"。

本文网址：http://www.hbhuaxiang.com/news_view_812_230.html

型号	弯曲半径R(mm)	节距	Hi	Ha	d	e	f	g	h	k	允许不用支承轮时		每米重 (宽100mm)
型号	弯曲半径R(mm)	节距	Hi	Ha	d	e	f	g	h	k	长度m	负载kg/m	每米重 (宽100mm)
(SLE)TLE75	100/150/200 250/300	75	31	50	8	4	30	12	9	15	4	22	5.0
(SLE)TLE100	150/200/250 300/400	100	49	75	10	4	50	17	11	21	6	30	9.3
(SLE)TLE125	200/250/300 400/500	125	68	100	14	4	70	22	13	28	8	40	18.4
(SLE)TLE175	250/300/400 500/600	175	118	150	14	8	115	26	13	32	15
